1.Pieteikums (XLPE izolēti instrumentu kabeļi):
Instrumentu kabelis parasti tiek izmantots uzstādīšanai iekštelpās un ir piemērots mitrām un mitrām telpām. Parasti izmanto rūpniecisko procesu ražošanas uzņēmumos sakaru, datu un balss pārraides signāliem un pakalpojumiem, ko izmanto arī elektrisko iekārtu un instrumentu savstarpējai savienošanai, LSOH apvalks var samazināt toksisko dūmu un dūmu emisiju.
 |
 |
 |
 |
2.Standarti (XLPE izolēti instrumentu kabeļi):
IEC 60332, BS5308

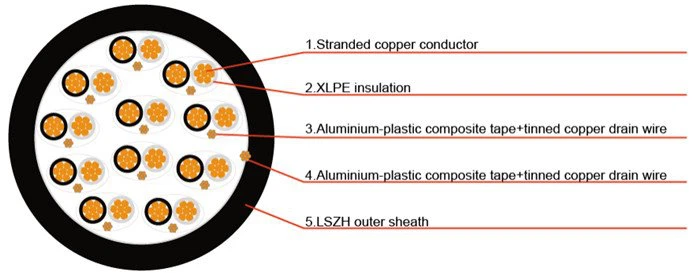

3.Kabeļu konstrukcija (XLPE izolēti instrumentu kabeļi):
|
|
|
|
Diriģents |
Rūdīts vai konservēts varš, izmēri: {{0}},5 mm² un 0,75 mm² daudzpavedienu (5. klase), 0,5 mm², 1,0 mm² ciets (1. klase), 1,5 mm² vai 2,5 mm², daudzpavedienu (2. klase) līdz BS6360 |
|
Izolācija |
XLPE (šķērsssaistīts polietilēns) vai PE (pēc izvēles) |
|
Savienošana pārī |
Divi izolēti vadi, kas vienmērīgi savīti kopā ar guldījumu, kas nepārsniedz 100 mm |
|
Krāsu kods |
Skatīt tehnisko informāciju |
|
Saistošā lente |
PETP caurspīdīga lente |
|
Kolektīvs ekrāns |
Alumīnija/poliestera lente tiek uzklāta pāri izklātajiem pāriem ar metāla pusi uz leju, saskaroties ar alvētu vara drenāžas vadu, 0,5 mm² |
|
Ārējais apvalks |
LSOH (Low Smoke Zero Halogen) apvalks Liesmu slāpējošs atbilstoši IEC |
|
Apvalka krāsa |
Melns vai zils |
4.Mehāniskās un elektriskās īpašības (XLPE izolēti instrumentu kabeļi):
|
Darbības temperatūra |
-20C līdz plus 90C (stacionāra uzstādīšana) |
|
0C līdz plus 50C (darbības laikā) |
|
|
Minimālais lieces rādiuss |
5 x kopējais diametrs |
|
Vadītāja laukuma lielums |
mm² |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
|
|
Diriģents Strandings |
Nr. x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
|
|
Vadītāja pretestība maks |
omi/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
|
|
Izolācijas pretestība min |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
|
|
Kapacitātes nelīdzsvarotība pie 1 kHz (ekrāns pārī pārī) |
pF/250m |
250 |
|||||
|
Maks. Savstarpējā kapacitāte pie 1 kHz ne OS vai OS kabeļiem (izņemot vienu pāri un divus pārus) |
pF/m |
115 |
115 |
115 |
115 |
115 |
|
|
Maks. Savstarpējā kapacitāte @ 1 kHz IS/OS kabeļi (ietver 1 pāri un 2 pārus) |
pF/m |
75 |
75 |
75 |
75 |
75 |
|
|
Maks. L/R attiecība blakus esošajiem serdeņiem (induktivitāte/pretestība) |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
|
|
Testa spriegums |
No kodola līdz kodolam |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Kodols uz ekrānu |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Nominālais spriegums maks |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
|
5.Parametrs (XLPE izolēti instrumentu kabeļi):
|
Pāru skaits |
Vadu skaits un diametrs |
Vadītāja nominālais šķērsgriezuma laukums |
Izolācijas nominālais biezums |
Nominālais apvalka biezums |
Kabeļa nominālais diametrs |
Apm. Svars |
|
nr./mm |
mm² |
mm |
mm |
mm |
kg/km |
|
|
2 |
1/0.8 |
0.5 |
0.5 |
0.9 |
9.7 |
95 |
|
5 |
1/0.8 |
0.5 |
0.5 |
1.2 |
13 |
180 |
|
10 |
1/0.8 |
0.5 |
0.5 |
1.2 |
16.9 |
310 |
|
15 |
1/0.8 |
0.5 |
0.5 |
1.3 |
19.7 |
440 |
|
20 |
1/0.8 |
0.5 |
0.5 |
1.3 |
22.3 |
560 |
|
30 |
1/0.8 |
0.5 |
0.5 |
1.5 |
27.1 |
820 |
|
50 |
1/0.8 |
0.5 |
0.5 |
2 |
35 |
1370 |
|
2 |
16/0.2 |
0.5 |
0.6 |
1.1 |
11.2 |
110 |
|
5 |
16/0.2 |
0.5 |
0.6 |
1.2 |
14.5 |
250 |
|
10 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.3 |
480 |
|
15 |
16/0.2 |
0.5 |
0.6 |
1.5 |
22.6 |
570 |
|
20 |
16/0.2 |
0.5 |
0.6 |
1.5 |
25.7 |
780 |
|
30 |
16/0.2 |
0.5 |
0.6 |
1.7 |
31 |
1020 |
|
50 |
16/0.2 |
0.5 |
0.6 |
2.2 |
39.9 |
1680 |
|
2 |
1/1.13 |
1 |
0.6 |
1.1 |
11.9 |
200 |
|
5 |
1/1.13 |
1 |
0.6 |
1.2 |
15.4 |
290 |
|
10 |
1/1.13 |
1 |
0.6 |
1.3 |
20.5 |
580 |
|
15 |
1/1.13 |
1 |
0.6 |
1.5 |
24.1 |
780 |
|
20 |
1/1.13 |
1 |
0.6 |
1.7 |
27.7 |
1010 |
|
30 |
1/1.13 |
1 |
0.6 |
2 |
33.7 |
1430 |
|
50 |
1/1.13 |
1 |
0.6 |
2.2 |
42.5 |
2360 |
|
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
250 |
|
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.7 |
460 |
|
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
23.9 |
760 |
|
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28 |
1020 |
|
20 |
7/0.53 |
1.5 |
0.6 |
2 |
31.7 |
1350 |
|
30 |
7/0.53 |
1.5 |
0.6 |
2.2 |
38.6 |
1900 |
|
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
48.9 |
3060 |
6.Ražošanas progress
7. Sertifikāti:
 |
 |
8. Iepakojums:
-Tērauda koka cilindrs (fumigācija)
Kabeļa garums katrā cilindrā: 1000m/2000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
- Bungas izmērs:
Atbilstoši kabeļa garumam un konteinera izmēram
Lai norādītu precīzu cenu, lūdzu, pastāstiet mums nepieciešamo kabeļa garuma daudzumu. Lielāks daudzums, vairāk atlaides priekšrocību gatavs jums!
- Piegādes osta:
Qingdao vai citas ostas atbilstoši jūsu prasībām.
-Jūras kravu:
Ir pieejami visi FOB/C&F/CIF piedāvājumi.
 |
 |
 |
