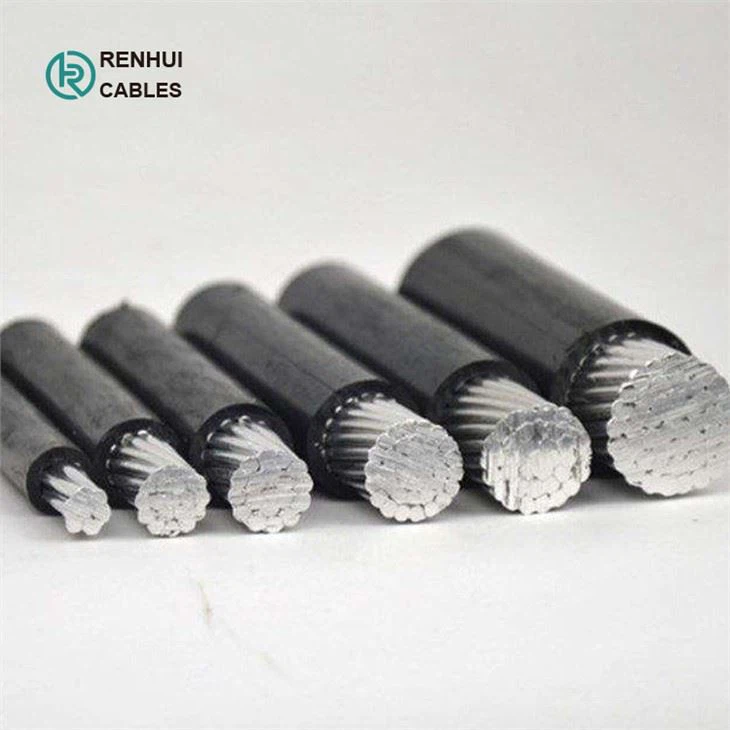

600/1000 V ABC — antenas komplektā iekļautie kabeļi uz BS 7870-5 (AL/XLPE)
1.Pieteikums (Gaisvadu kabelis)
Gaisvadu sadales līnijām paredzētie antenas kabeļi ir izgatavoti no alumīnija 1350 un izolēti ar XLPE. Fāzes un neitrālie serdeņi ir salikti saišķī ar kreiso roku. Var izmantot stacionārai uzstādīšanai kā gaisvadu elektropārvades līnijas līdz 1000 V.
2.Standarta (Gaisvadu kabelis)
BS 7870-5:1999
3.Būvniecība (Gaisvadu kabelis)
Diriģents | Vadiem jābūt no alumīnija 1350 vadiem, un tie ir sablīvēti apļveida pavedieni (RM). |
|
Izolācija | XLPE. 1, 2 un 3 izvirzītas gareniskās ribas uz serdeņu virsmas. Neitrālā serdeņa virsmai jābūt vismaz 12 ribām šķērsgriezumam līdz 50 mm² un vismaz 16 ribām serdeņiem virs 50 mm². Piecu serdeņu saišķu gadījumā aizsargājošā serdeņa virsmai jābūt gludai. | |
Montāža | Kreisajā klājumā kopā ir savīti 2 līdz 4 vienāda šķērsgriezuma serdeņi, papildus var būt arī 1 vai 2 serdeņi ar samazinātu šķērsgriezumu. |
4.Tehniskie dati (Gaisvadu kabelis)
Nominālais spriegums | kV | 0.6/1 |
Testa spriegums | Veff kV | 4 |
Ieklāšanas temperatūra | grāds | min. -20 |
Darbības temperatūra | grāds | -30 ~ plus 80 |
Vadītāja temperatūra | grāds | maks. plus 80 |
Īssavienojuma temperatūra | grāds /s | maks. plus 130/5 |
Liekšanas rādiuss (min.) | 18 × o kabelis |
5.Izmēri (Gaisvadu kabelis)
serdeņu skaits x nominālais šķērsgriezums | maks. vadītājs- pretestība | min. vadītāja dzīslas pārrāvuma slodze | Pašreizējais vērtējums gaisā | Ārējais diametrs | Kopējais svars |
mm² | omi/km | kN | A | mm | kg/km |
1x 16 RM | 1,910 | 2,5 | 72 | 80 | 74 |
1x 25 RM | 1,200 | 4,0 | 107 | 90 | 106 |
1x 35 RM | 0,868 | 5,5 | 132 | 105 | 138 |
1x 50 RM | 0,641 | 8,0 | 165 | 118 | 182 |
1x 70 RM | 0,443 | 10,7 | 205 | 130 | 252 |
1x 95 RM | 0,320 | 13,7 | 240 | 154 | 333 |
1x 120 RM | 0,253 | 18,6 | 290 | 170 | 408 |
1x 150 RM | 0,206 | 23,2 | 334 | 190 | 502 |
1x 185 RM | 0,164 | 28,7 | 389 | 210 | 611 |
1x 240 RM | 0,125 | 37,2 | 467 | 240 | 801 |
2x 16 RM | 1,910 | 2,5 | 72 | 156 | 147 |
2x 25 RM | 1,200 | 4,0 | 107 | 180 | 208 |
2x 35 RM | 0,868 | 5,5 | 132 | 200 | 277 |
2x 50 RM | 0,641 | 8,0 | 165 | 235 | 361 |
2x 70 RM | 0,443 | 10,7 | 205 | 254 | 505 |
2x 95 RM | 0,320 | 13,7 | 240 | 303 | 666 |
2x 150 RM | 0,206 | 23,2 | 334 | 380 | 1004 |
4x 16 RM | 1,910 | 2,5 | 72 | 188 | 286 |
4x 25 RM | 1,200 | 4,0 | 107 | 212 | 430 |
4x 35 RM | 0,868 | 5,5 | 132 | 241 | 553 |
4x 50 RM | 0,641 | 8,0 | 165 | 278 | 746 |
4x 70 RM | 0,443 | 10,7 | 205 | 318 | 1009 |
4x 95 RM | 0,320 | 13,7 | 240 | 378 | 1332 |
4x 120 RM | 0,253 | 18,6 | 290 | 544 | 1632 |
4x 50 plus 1x 25 RM | 0,641/1,200 | 8,0/4,0 | 165/107 | 319 | 814 |
4x 50 plus 1x 35 RM | 0,641/0,868 | 8,5/5,5 | 165/132 | 319 | 845 |
4x 70 plus 1x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 360 | 1105 |
4x 70 plus 2x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 400 | 1217 |
4x 95 plus 1x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 418 | 1438 |
4x 95 plus 2x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 420 | 1544 |
4x120 plus 1x 25 RM | 0,253/1,200 | 18,6/4,0 | 290/107 | 590 | 2050 |
5. Iepakojums: eksportējiet koka mucas (Gaisvadu kabelis)
