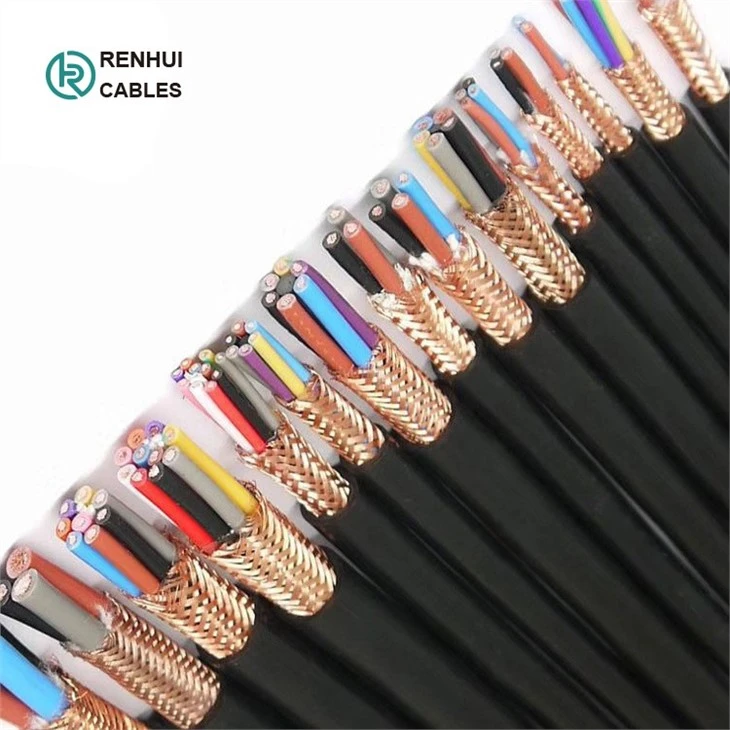

LiYCY PVC/TCWB/PVC vadības kabelis

1. Pielietojums — LiYCY PVC/TCWB/PVC vadības kabelis:

Biroja tehnikas elektroniskās vadības un regulēšanas iekārtu uzstādīšana iekštelpās.

Šiem kabeļiem ir ekrāna funkcija, kas novērš ārējās elektriskās ietekmes un nodrošina precīzu dūmvadu pārraidi.



2.Standarti:

Parasti uz BS6500 un VDE0250



3. Kabeļa struktūra — LiYCY PVC/TCWB/PVC vadības kabelis:

-Diriģents:

Smalkas stiepļu šķipsnas no vienkārša rūdīta vara pavedieniem līdz BS6360.

-Izolācija:

PVC

-Nolikšana uz augšu:

Serdes savīti kopā

-Iesaiņošana:

Poliestera lente

-Ekrāns:

Konservēts vara stiepļu pinums

-Apvalks:

Pelēks FR-PVC



4.Sprieguma reitings:
0.14 - 0.34 mm2 250v 1000 v
0.5 - 1.5 mm2 300v 2000v
2.5 - 6 mm2 500v 2000v



5.Temperatūras diapazons:

Statisks -20 grāds līdz +80 grādam ,Flexing -5 grāds līdz +70 grādiem



6.Minimālais lieces rādiuss:

Fiksēts: 6 x kabeļa diametrs, locīšana: 15 x kabeļa diametrs



7.Galvenā identifikācija:
2 Kodols: balti brūns
3 Kodols: balts brūns zaļš
4 Kodols: balts brūns zaļš dzeltens
5 Kodols: balts brūns zaļš dzeltenpelēks
Lielāki izmēri: kodēti ar numuriem, melni serdeņi ar baltiem cipariem + zaļš/dzeltens

8. Apvalka krāsa
Pelēks



9. Kabeļa datu lapa — LiYCY PVC/TCWB/PVC vadības kabelis:

Serdeņi*mm2	Kabeļa svars (kg/km)	Kopējais diametrs (mm)
1 x 0.14	16	3.6
2 x 0.14	20	3.8
3 x 0.14	25	4.0
4 x 0.14	30	4.3
5 x 0.14	36	4.6
6 x 0.14	40	5.0
7 x 0.14	41	5.2
8 x 0.14	44	5.6
10 x 0.14	56	6.3
12 x 0.14	60	6.4
14 x 0.14	65	6.7
16 x 0.14	81	7.2
18 x 0.14	93	7.6
21 x 0.14	103	8.3
24 x 0.14	117	9.0
25 x 0.14	120	9.0
27 x 0.14	124	9.1
30 x 0.14	136	9.4
36 x 0.14	160	10.0
40 x 0.14	170	10.3
44 x 0.14	186	11.1
52 x 0.14	200	11.5
61 x 0.14	250	12.1
1 x 0.25	17	3.1
2 x 0.25	30	4.5
3 x 0.25	37	5.1
4 x 0.25	44	5.2
5 x 0.25	51	5.7
6 x 0.25	55	6.1
7 x 0.25	60	6.4
8 x 0.25	77	7.1
10 x 0.25	93	8.1
12 x 0.25	104	8.4
14 x 0.25	115	8.7
16 x 0.25	132	8.9
18 x 0.25	137	9.4
21 x 0.25	173	10.4
24 x 0.25	184	11.4
25 x 0.25	190	11.5
27 x 0.25	198	11.6
30 x 0.25	212	11.9
36 x 0.25	238	12.7
40 x 0.25	260	13.1
44 x 0.25	290	14.3
52 x 0.25	333	14.9
61 x 0.25	382	15.8
2 x 0.34	33	5.0
3 x 0.34	42	5.4
4 x 0.34	49	5.8
5 x 0.34	59	6.1
6 x 0.34	64	6.6
7 x 0.34	69	6.7
8 x 0.34	84	7.4
10 x 0.34	106	8.5
12 x 0.34	119	8.7
14 x 0.34	132	9.1
16 x 0.34	146	9.6
18 x 0.34	188	10.1
21 x 0.34	193	10.9
24 x 0.34	213	12.0
27 x 0.34	232	12.3
30 x 0.34	253	12.7
36 x 0.34	292	13.6
40 x 0.34	318	14.0
52 x 0.34	400	15.8
61 x 0.34	454	16.6
2 x 0.5	42	5.4
3 x 0.5	51	5.8
4 x 0.5	61	6.5
7 x 0.5	98	7.8
12 x 0.5	156	10.1
18 x 0.5	215	11.8
25 x 0.5	314	14.4
2 x 0.75	56	6.7
3 x 0.75	70	7.1
4 x 0.75	95	7.6
5 x 0.75	130	8.2
7 x 0.75	168	8.9
12 x 0.75	232	12.0
18 x 0.75	315	13.9
25 x 0.75	418	16.5
30 x 0.75	500	18.0
2 x 1	84	7.7
3 x 1	110	8.5
4 x 1	130	9.2
5 x 1	156	9.9
7 x 1	192	10.7
12 x 1	265	13.7
18 x 1	380	15.9
25 x 1	475	17.5
34 x 1	629	21.5
2 x 1.5	97	8.1
3 x 1.5	125	8.9
4 x 1.5	165	9.7
5 x 1.5	193	10.5
7 x 1.5	245	11.3
12 x 1.5	365	14.5
18 x 1.5	553	16.9
25 x 1.5	720	20.1
30 x 1.5	776	20.7
42 x 1.5	1140	25.5
2 x 2.5	148	10.1
3 x 2.5	188	10.6
4 x 2.5	236	11.6
5 x 2.5	270	12.6
7 x 2.5	340	13.7
12 x 2.5	585	18.5
18 x 2.5	725	19.7
3 x 4	250	12.4
4 x 4	302	13.5
5 x 4	370	14.8
7 x 4	473	16.1
3 x 6	285	13.9
4 x 6	412	15.2
5 x 6	505	16.7
4 x 10	620	20.8
5 x 10	796	22.9
4 x 16	1090	23.2
5 x 16	2070	25.6
4 x 25	1787	28.2
5 x 25	2047	31.1
4 x 35	2142	31.5



10.Ražošanas progress









11. Sertifikāti:



12. Iepakojums:

-Tērauda koka cilindrs (fumigācija)
Kabeļa garums katrā cilindrā: 1000m/2000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
- Bungas izmērs:
Atbilstoši kabeļa garumam un konteinera izmēram
Lai norādītu precīzu cenu, lūdzu, pastāstiet mums nepieciešamo kabeļa garuma daudzumu. Lielāks daudzums, vairāk atlaides priekšrocību gatavs jums!
- Piegādes osta:

Qingdao vai citas ostas atbilstoši jūsu prasībām.
-Jūras kravu:
Ir pieejami visi FOB/C&F/CIF piedāvājumi.
