BS 5467 viendzīslas bruņu barošanas kabeļi, 600/1000 V
1. Pieteikums,BS 5467 viendzīslas bruņu barošanas kabeļi, 600/1000 V
Šie kabeļi tiek izmantoti barošanas un vadības ķēdēm, tie var nodrošināt lielisku aizsardzību, izmantojot smagu cinkota tērauda stiepli, kas bruņota.
GSWA padara tos piemērotus lietošanai ēkās un ārpus tām vai tiešai apglabāšanai zemē.

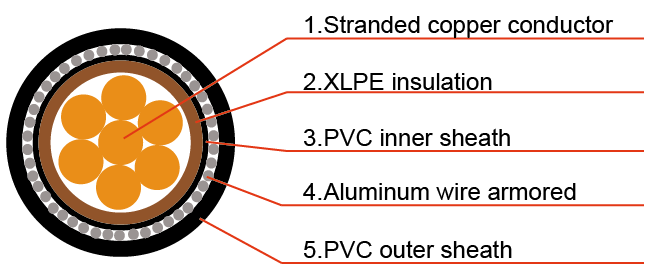

2. Kabeļu rasējums, BS 5467 viendzīslas bruņu barošanas kabeļi, 600/1000 V
 |
 |
3. Celtniecība,BS 5467 viendzīslas bruņu barošanas kabeļi, 600/1000 V
|
Diriģents |
Ciets alumīnija vai vara vadītājs, apaļš dzīslas vai formas, 2. klase atbilstoši BS 6460, IEC 60228. |
|
|
Izolācija |
XLPE (šķērsssaistīts polietilēns) tips GP 8 vai etilēna propilēna gumija (GP 6) |
|
|
Krāsu kods |
1 kodols: brūns |
|
|
2 serdeņi: brūns vai zils |
||
|
3 serdeņi: brūns, melns, pelēks |
||
|
4 serdeņi: zils, brūns, melns, pelēks |
||
|
5 serdeņi: zaļš/dzeltens, zils, brūns, melns, pelēks |
||
|
Virs 5 serdeņiem: balti serdeņi ar melniem cipariem |
||
|
Gultas veļa |
Viens kodols |
ekstrudēts polimēru materiāla slānis |
|
Daudzkodolu |
a) ekstrudēts polimēru materiāla slānis |
|
|
b) vai līmlente sastāv no diviem vai vairākiem PVC lentes vai citas sintētiskas lentes slāņiem, kabelim ar vadītāja laukumu 16 mm² un vairāk |
||
|
Bruņas |
Viena kodola: AWA (alumīnija stiepļu bruņas) |
|
|
Daudzkodolu: SWA (tērauda stiepļu bruņas) |
||
|
Ārējais apvalks |
Ekstrudēts PVC, 9. tips norādīts BS7655 |
|
4.Tehniskā informācija
|
Sprieguma reitings |
600/1000V |
|
Temperatūras novērtējums |
0 grāds līdz +90 grāds |
|
Liekšanas rādiuss |
1,5 mm² līdz 16 mm²: 6 x kopējais diametrs |
|
25 mm² un vairāk: 8 x kopējais diametrs |
|
|
Antipirēns |
IEC60332 1. daļa, BS4066 1. daļa |
5. Kabeļa dati,BS 5467 viendzīslas bruņu barošanas kabeļi, 600/1000 V
|
Nominālais šķērsgriezuma laukums |
Strand tips |
Nominālais izolācijas biezums |
Nominālais gultas biezums |
Nominālais Alum Stieples diametrs. |
Nominālais apvalka biezums |
Apm. Kopējais diametrs |
Aptuveni Svars |
|
mm² |
Nr./mm |
Mm |
Mm |
Mm |
Mm |
Mm |
kg/km |
|
1x50 |
19/1.78 |
1 |
0.8 |
0.9 |
1.5 |
17.5 |
800 |
|
1x70 |
19/2.14 |
1.1 |
0.8 |
1.25 |
1.5 |
20.2 |
990 |
|
1x95 |
19/2.52 |
1.1 |
0.8 |
1.25 |
1.6 |
22.3 |
1280 |
|
1x120 |
37/2.03 |
1.2 |
0.8 |
1.25 |
1.6 |
24.2 |
1550 |
|
1x150 |
37/2.25 |
1.4 |
1 |
1.6 |
1.7 |
27.4 |
1900 |
|
1x185 |
37/2.52 |
1.6 |
1 |
1.6 |
1.8 |
30 |
2320 |
|
1x240 |
61/2.25 |
1.7 |
1 |
1.6 |
1.8 |
32.8 |
2930 |
|
1x300 |
61/2.52 |
1.8 |
1 |
1.6 |
1.9 |
35.6 |
3580 |
|
1x400 |
61/2.85 |
2 |
1.2 |
2 |
2 |
40.5 |
4600 |
|
1x500 |
61/3.20 |
2.2 |
1.2 |
2 |
2.1 |
44.2 |
5680 |
|
1x630 |
127/2.52 |
2.4 |
1.2 |
2 |
2.2 |
48.8 |
7160 |
|
1x800 |
127/2.85 |
2.6 |
1.4 |
2.5 |
2.4 |
55.4 |
9315 |
|
1x1000 |
127/3.20 |
2.8 |
1.4 |
2.5 |
2.5 |
60.6 |
11490 |
6.Ražošanas progress
7. Sertifikāti:
 |
 |
8. Iepakojums:
-Tērauda koka cilindrs (fumigācija)
Kabeļa garums katrā cilindrā: 1000m/2000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
- Bungas izmērs:
Atbilstoši kabeļa garumam un konteinera izmēram
Lai norādītu precīzu cenu, lūdzu, pastāstiet mums nepieciešamo kabeļa garuma daudzumu. Lielāks daudzums, vairāk atlaides priekšrocību gatavs jums!
- Piegādes osta:
Qingdao vai citas ostas atbilstoši jūsu prasībām.
-Jūras kravu:
Ir pieejami visi FOB/C&F/CIF piedāvājumi.
 |
 |
 |
