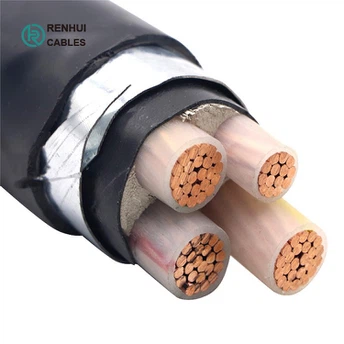

Pazemes barošanas kabeļi
Pieteikums
Piemērots uzstādīšanai iekštelpās: galvenokārt elektroapgādes stacijās un ārā: kabeļu kanālos, pazemē un uz kabeļu renēm rūpniecībā, sadales paneļos un spēkstacijās. Pateicoties labajai klāšanai un mehāniskajām īpašībām, šis kabelis ir piemērots gadījumos, kad nepieciešama mehāniska aizsardzība vai lietojumos, kur ir paredzami mehāniski bojājumi.
Pazemes barošanas kabeļi
 |
 |
 |
Standarti
Strāvas kabelis ir ražots saskaņā ar IEC 60502-1:2004.
Tas ir piemērots ievietošanai strāvas kabeļa līnijā ar nominālo spriegumu {{0}},6/1kv (U0/U) elektroenerģijas pārvadei.
 |
 |
Pazemes strāvas kabeļa specifikācija
|
Modelis |
Vārds |
Pieteikšanās vietne |
Sadaļas laukums |
Serdes |
Ātruma spriegums |
|
YJV |
Strāvas kabelis ar XLPE izolāciju ar PVC apvalku |
Iekštelpās, tunelī vai kabeļu tranšejā, kas nespēj izturēt ārējos mehāniskos spēkus. Nav atļauti viendzīslu kabeļi, kas ievietoti magnētiskajos kanālos. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
Strāvas kabelis ar XLPE izolāciju ar PVC apvalku |
||||
|
YJY |
Strāvas kabelis ar XLPE izolāciju ar PE apvalku |
||||
|
YJLY |
Strāvas kabelis ar XLPE izolāciju ar PE apvalku |
||||
|
YJV22 |
XLPE izolācijas tērauda lentes bruņu PVC apvalkots strāvas kabelis |
Iekštelpu, tuneļa, kabeļu tranšejas vai pazemes ieguldīšana, kas spēj izturēt ārējos mehāniskos spēkus, bet nevar atļauties lielu vilkmi. |
|||
|
YJLV22 |
XLPE izolācijas tērauda lentes bruņu PVC apvalkots strāvas kabelis |
||||
|
YJV23 |
XLPE izolācijas tērauda lentes bruņu PE apvalks strāvas kabelis |
||||
|
YJLV23 |
XLPE izolācijas tērauda lentes bruņu PE apvalks strāvas kabelis |
||||
|
YJV32 |
XLPE izolēts, tērauda stieples bruņu PVC apvalkots strāvas kabelis |
Iekštelpās, tunelī, kabeļu tranšejā, akā vai apraktā, spēj izturēt ārējos mehāniskos spēkus un noteiktu spriegumu. |
|||
|
YJLV32 |
XLPE izolēts, tērauda stieples bruņu PVC apvalkots strāvas kabelis |
||||
|
YJV33 |
XLPE izolēts, tērauda stieples bruņu PE apvalks strāvas kabelis |
||||
|
YJLV33 |
XLPE izolēts, tērauda stieples bruņu PE apvalks strāvas kabelis |
| Daļas numurs | Šķērsgriezums | Straujš | Aptuveni Svars | Aptuvenais kopējais diametrs | Dziedzera izmērs | Singls Cleat | Nom. Maks. Līdzstrāvas pretestības vadītājs 20 ° C | Pašreizējais vērtējums ir noteikts tieši |
| (mm²) | (mm) | KG/KM | (mm) | (mm) | (Omi/km) | (Amp) | ||
| SWAPVC4X1.5 | 4 x 1.5 | 7/0.53 | 351 | 12.88 | 20s | 0.5 | 12.1 | 32 |
| SWAPVC4X2.5 | 4 x 2.5 | 7/0.67 | 429 | 14.43 | 20s | 0.6 | 7.41 | 42 |
| SWAPVC4X4.0 | 4 x 4.0 | 7/0.85 | 538 | 16.87 | 20 | 0.6 | 4.61 | 55 |
| SWAPVC4X6.0 | 4 x 6.0 | 7/1.04 | 670 | 17.87 | 20 | 0.7 | 3.08 | 69 |
| SWAPVC4X10 | 4 x 10 | 7/1.35 | 998 | 20.1 | 25 | 0.8 | 1.83 | 92 |
| SWAPVC4X16 | 4 x 16 | 7/1.70 | 1,272 | 22.4 | 25 | 0.9 | 1.15 | 119 |
| SWAPVC4X25 | 4 x 25 | 7/2.14 | 1,940 | 27 | 32 | 1 | 0.727 | 152 |
| SWAPVC4X35 | 4 x 35 | 7/2.52 | 2,390 | 30.1 | 32 | 1.2 | 0.524 | 182 |
| SWAPVC4X50 | 4 x 50 | 19/1.78 | 2,925 | 31.5 | 32 | 1.4 | 0.387 | 217 |
| SWAPVC4X70 | 4 x 70 | 19/2.14 | 4,200 | 37.4 | 40 | 1.6 | 0.268 | 266 |
| SWAPVC4X95 | 4 x 95 | 19/2.52 | 5,355 | 40.9 | 50s | 1.8 | 0.193 | 319 |
| SWAPVC4X120 | 4 x 120 | 37/2.03 | 6,925 | 46.6 | 50 | 2 | 0.153 | 363 |
| SWAPVC4X150 | 4 x 150 | 37/2.25 | 8,200 | 50.2 | 50s | 2 | 0.124 | 406 |
| SWAPVC4X185 | 4 x 185 | 37/2.52 | 9,975 | 55.8 | 63s | TC9 | 0.0991 | 458 |
| SWAPVC4X240 | 4 x 240 | 61/2.52 | 12,700 | 62.5 | 63 | TC10 | 0.0754 | 529 |
| SWAPVC4X300 | 4 x 300 | 61/2.85 | 15,275 | 67.4 | 75s | TC11 | 0.0601 | 592 |
| SWAPVC4X400 | 4 x 400 | 61/3.20 | 19,875 | 77 | 75 | TC12 | 0.047 | 667 |
Serdes Nominālā šķērsgriezuma tips Nr
| Tips | Kodola Nr | Nominālais šķērsgriezums |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Neitrālvada šķērsgriezuma laukums
| Nominālais šķērsgriezums | Galvenais kodols | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Neitrāls kodols | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Nominālais šķērsgriezums | Galvenais kodols | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Neitrāls kodols | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Raksturīgs
Gatavā kabeļa līdzstrāvas pretestība pie 20ºC uz km nav lielāka par šādu:
| Nominālais šķērsgriezums mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu kodols | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al kodols | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Nominālais šķērsgriezums mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu kodols | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al kodols | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Nominālais šķērsgriezums mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu kodols | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al kodols | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Zīmējums:
Iepakojums: Eksporta koka bungas.
