Darbības joma
Kabeļi ir ražoti un pārbaudīti saskaņā ar IEC60502 Strāvas kabeļi ar ekstrudētu izolāciju un to piederumi nominālajam spriegumam no 1kV(Um1.2kV) līdz 30kV(Um 36kV).

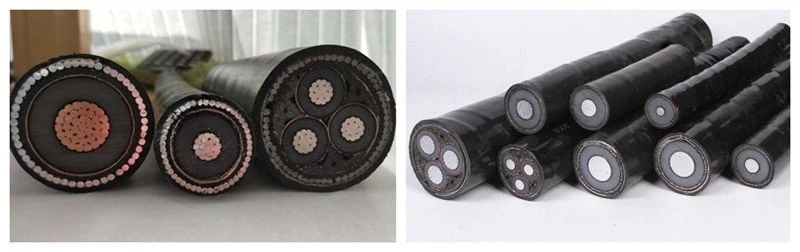

Konstrukcija un materiāli
1) Diriģents
Vadītāji parasti ir 2. klases sablīvēti cirkulāri vai apaļi standarta vadi no vara vai alumīnija.
2) Vadītāja ekrāns
Visi kabeļi ar nominālo spriegumu virs 1,8/3kV tiek piegādāti ar vadītāja ekrānu, kas nav mentāls un sastāv no pusvadošas lentes vai ekstrudēta pusvadoša savienojuma slāņa, vai abu kombinācijas.
3) Izolācija
Izolācija ir ekstrudēta šķērssaistīta polietilēna (XLPE) slānis.
4) Izolācijas ekrāns
Kabeļiem ar nominālo spriegumu virs 1,8/3kV izolācijas ekrāns sastāv no nemetāla pusvadošas daļas apvienojumā ar metāla slāni un sastāv no pusvadošas lentes vai ekstrudēta pusvadoša savienojuma slāņa. Ekstrūdētā izolācija. ekrāns parasti ir bez maksas noņemams (viegli noņemams), taču pēc pieprasījuma to var nodrošināt ar savienotu.
Metāla daļa parasti tiek uzklāta uz atsevišķiem serdeņiem nominālajam spriegumam virs 1,8/3kV un serdeņa komplektam ar nominālo spriegumu 1,8/3kV, un tā sastāv no vienkāršas rūdītas vara lentes. vai vara lentes ekrāns var nodrošināt vara stieples slāni, svina sakausējumu vai gofrētu alumīnija apvalku pēc pieprasījuma.
5) Iekšējais pārklājums vai atdalīšanas apvalks (bruņotiem kabeļiem)
Zem bruņām tiek uzklāts PVC iekšējā pārklājuma slānis, ja nav ekrāna.
Ja metāla aizsegs un bruņas ir no dažādiem metāliem, tiek nodrošināts ekstrudēts PVC atdalīšanas apvalks, lai atdalītu dažādus metālus.
6) Metāla bruņas
Bruņas, ja nepieciešams, sastāv no viena slāņa apaļām stieplēm vai dubultām lentēm no cinkota tērauda vai alumīnija vai citiem nemagnētiskiem metāliem. Viendzīslas kabeļi parasti ir bruņoti ar alumīniju (citiem nemagnētiskiem metāliem), jo nemagnētiskās bruņas ir būtiskas viendzīslas kabeļiem, ko izmanto maiņstrāvas ķēdē.
7) Ārējais apvalks
Visi kabeļi parasti ir aprīkoti ar ekstrudētu PVC izvada apvalku, melnā krāsā (ST2 klase). Pēc pieprasījuma var būt pieejami arī citi materiāli, piemēram, PE, polietilēns, augstas liesmas vai ugunsdrošas PVC utt.
8) Pamata identifikācija
The multiple conductors are identified as according IEC60502 .
IepakojumsMateriāls :
Koka bungas, Tērauda koka cilindrs (fumigācija)
Kabeļa garums katrā cilindrā: 500m/1000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
