Kabeļa nosaukums |
Vara polietilēna izolēti koaksiālie kabeļi |
||||||||
|
Kabeļa veids |

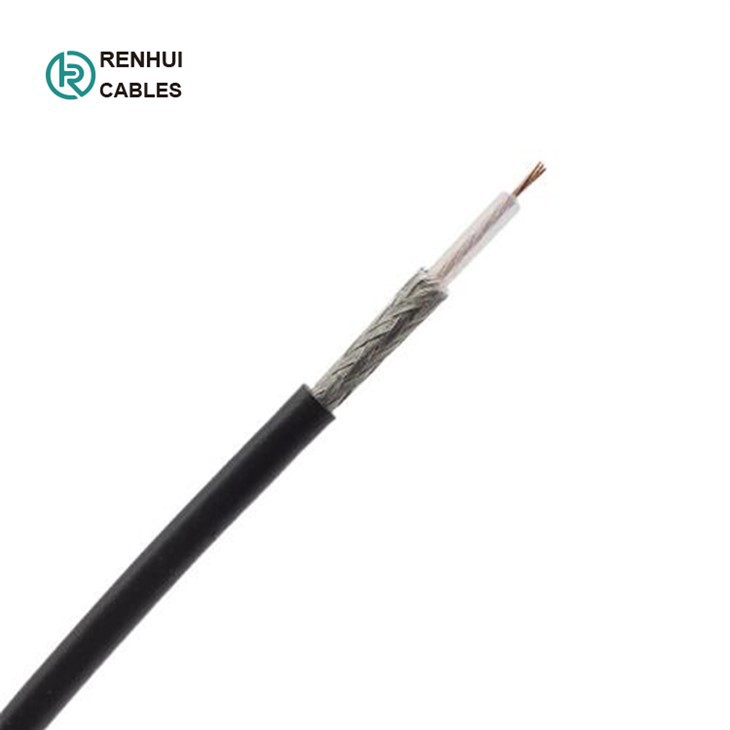

RG174 |
Standarta |
MIL-C-17 |
||||||
|
1.Izstrādājuma struktūras diagramma. |
|||||||||
|
|
|||||||||
|
2. Produkta izmērs |
|||||||||
|
Nē. |
Lieta |
struktūra |
materiāls |
krāsa |
|||||
|
1 |
diriģents |
7/0,16±0,01 mm |
kails varš |
Dzeltens |
|||||
|
2 |
izolācija |
1,52±0,01 mm |
PE |
balts |
|||||
|
3 |
stieples pīts |
80*0,1 mm |
Pliks varš |
dzeltens |
|||||
|
4 |
Jaka |
2,80±0,1 mm |
PVC |
Melns |
|||||
|
5 |
marķēšana |
RG174 |
|||||||
|
3.Izstrādājuma elektriskās fizikālās un īpašības |
|||||||||
|
Lieta |
Vienība |
Vērtība |
|||||||
|
Kapacitāte |
pF/m |
100±5 |
|||||||
|
Pretestība |
Ω |
50±2 |
|||||||
|
Ātruma attiecība |
procentiem |
66 |
|||||||
|
Izliekuma rādiuss |
Mm |
14 |
|||||||
|
Maksimālais spriegums |
VMS |
1500 |
|||||||
|
Maksimālā frekvence |
MHZ |
3000 |
|||||||
|
Temperatūras diapazons |
grāds |
-20~ plus 80 |
|||||||
|
Vājināšanās konstante pie 20 grādiem (maks.) |
200MHz |
dB/100m |
39 |
||||||
|
400MHz |
dB/100m |
58 |
|||||||
|
900 MHz |
dB/100m |
90 |
|||||||
|
1500MHz |
dB/100m |
117 |
|||||||
|
1800MHz |
dB/100m |
128 |
|||||||
|
2000MHz |
dB/100m |
139 |
|||||||
|
2500MHz |
dB/100m |
156 |
|||||||
|
Iepakojums |
15000 m / bungas, eksporta koka bungas. |
||||||||
