A
1. Pielietojums, 300/500V H05RR-F kabelis
Viegla gumijas šļūtene elektroierīču pievienošanai ar zemu vai vidēju mehānisko spriegumu mājās un birojā sausās un mitrās telpās, bet nav piemērota pastāvīgai lietošanai ārpus telpām.
 |
 |
 |

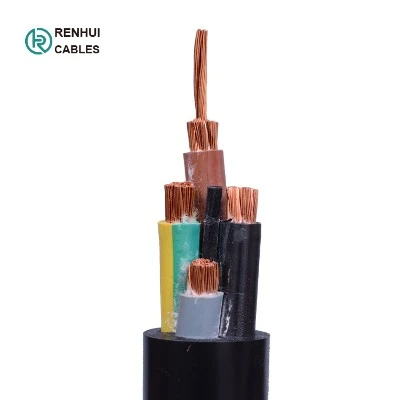

2. Kabeļa rasējums, 300/500V H05RR-F kabelis
 |
 |
 |
 |
 |
 |
3.Būvniecība, 300/500V H05RR-F Kabelis
-Vadītājs: elastīga vara vadu klase 5
-Izolācija: Etilēna propilēna gumijas izolācija
- Pildviela: uzpildes virve (saskaņā ar ražošanas prasībām)
- Ietīšanas lente
-Ārējais apvalks: gumijas apvalks
4.Specifikācija, 300/500V H05RR-F kabelis
1 serde: 1.{2}}~400 mm2
2 serdeņi: 1.{2}}~95 mm2
3–5 serdeņi: 1.0~150 mm2
3+1 Serdeņi: 2,5–150 mm2
3+2 Serdeņi: 2,5–150 mm2
4+1 Serdeņi: 2,5–150 mm2
5. Serdes identifikācija, 300/500V H05RR-F kabelis
1 kodols: pelēks (melns)
2 serdeņi: brūns, zils
3 serdeņi: brūns, zils, dzeltens/zaļš
4 serdeņi, 3+1 serdeņi: brūns, zils, pelēks, dzeltens/zaļš
5 serdeņi, 3+2kodoli, 4+1 serdeņi: brūns, zils, melns, pelēks, dzeltens/zaļš
6.Tehniskie dati, 300/500V H05RR-F kabelis
Nominālais spriegums (U0/U): 300/500 V
Maksimālais spriegums (Um): 1,1 U
Maks. Vadītāja darbības temperatūra导: +60 grādi
Darba vides temperatūra: -20 grādi ~+45 grādi
Kabeļa novietošanas temperatūra: lielāka par vai vienāda ar 0 grādiem
Min. Liekšanas diametrs: 6D
Pārbaudes spriegums: 2,5KV/5min
7.Datu lapa, 300/500V H05RR-F kabelis
|
Serdeņu skaits x Nominālais sekcijas laukums |
Vadītāja nominālā konstrukcija |
Nomināls |
Nomināls |
Nomināls |
Nomināls |
Maks. Vadītāja pretestība |
|
Nr.X mm² |
Nr.X mm |
Mm |
Mm |
Mm |
kg/km |
Mazāks par vai vienāds ar (Ω/km) |
|
H05RR-F apaļas gaismas gumijas kabelis 300/500V |
||||||
|
2x0.75 |
24X0.20 |
0,6 |
0.8 |
6.1 |
53 |
26.7 |
|
2x1.0 |
32X0.20 |
0,6 |
0.9 |
6.6 |
64 |
20 |
|
2x1.5 |
30X0.25 |
0,8 |
1 |
7.8 |
95 |
13.7 |
|
2x2.5 |
50X0.25 |
0,9 |
1.1 |
9.2 |
140 |
8.21 |
|
2x4.0 |
56X0.30 |
1,0 |
1,2 |
10.8 |
180 |
4.95 |
|
3x0.75 |
24X0.20 |
0,6 |
0.8 |
6.6 |
65 |
26.7 |
|
3x1.0 |
32X0.20 |
0,6 |
0.9 |
7.0 |
77 |
20 |
|
3x1.5 |
30X0.25 |
0,8 |
1 |
8.4 |
115 |
13.7 |
|
3x2.5 |
50X0.25 |
0,9 |
1.1 |
9.9 |
170 |
8.21 |
|
3x4.0 |
56X0.30 |
1,0 |
1.2 |
11.7 |
240 |
4.95 |
|
4x0.75 |
24X0.20 |
0,6 |
0.8 |
7.3 |
80 |
26.7 |
|
4x1.0 |
32X0.20 |
0,6 |
0.9 |
7.6 |
95 |
20 |
|
4x1.5 |
30X0.25 |
0,8 |
1.0 |
9.4 |
145 |
13.7 |
|
4x2.5 |
50X0.25 |
0,9 |
1.1 |
11.1 |
210 |
8.21 |
|
4x4.0 |
56X0.30 |
1,0 |
1.2 |
13 |
300 |
4.95 |
|
5x0.75 |
24X0.20 |
0,6 |
0.8 |
8.1 |
100 |
26.7 |
|
5x1.0 |
32X0.20 |
0,6 |
0.9 |
8.4 |
115 |
20 |
|
5x1.5 |
30X0.25 |
0,8 |
1.0 |
10.3 |
170 |
13.7 |
|
5x2.5 |
50X0.25 |
0,9 |
1.1 |
12.4 |
255 |
8.21 |
|
5x4.0 |
56X0.30 |
1,0 |
1.2 |
14.5 |
355 |
4.95 |
8.Ražošanas progress
9. Sertifikāti:
 |
 |
10. Iepakojums:
-Tērauda koka cilindrs (fumigācija)
Kabeļa garums katrā cilindrā: 1000m/2000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
- Bungas izmērs:
Atbilstoši kabeļa garumam un konteinera izmēram
Lai norādītu precīzu cenu, lūdzu, pastāstiet mums nepieciešamo kabeļa garuma daudzumu. Lielāks daudzums, vairāk atlaides priekšrocību gatavs jums!
- Piegādes osta:
Qingdao vai citas ostas atbilstoši jūsu prasībām.
-Jūras kravu:
Ir pieejami visi FOB/C&F/CIF piedāvājumi.
 |
 |
 |
