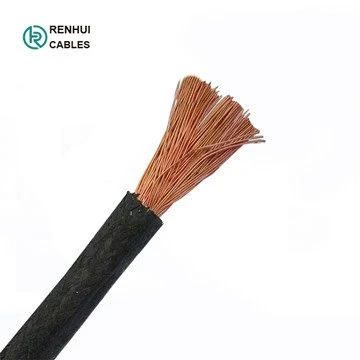

1.Produktspieteikums:
Šis produkts ir piemērots metināšanas iekārtai, kuras spriegums pret zemi nav lielāks par 200 V un pulsējošās strāvas vērtība ir 400 V.
2.Tehniskie dati
Standarti: IEC60245 Diriģents Parasti 6. klases elastīgajam vara vadītājam Atdalītājs Apvalks |
|
3.Temperatūras novērtējums
Fiksēts: -40 grādis līdz +85 grādis
Flexed: -20 grādi līdz +85 grādi
4.Minimālais lieces rādiuss
Flexed: 6 x kopējais diametrs
5.ModelisunSpecifikācijas
Modelis | Vārds | Galvenās lietojumprogrammas | Darba temperatūra |
YH | Dabīgās gumijas apvalks metināšanas kabelim | Vienmēr lietots iekštelpās | 65 |
YHF | Neoprēna gumijas apvalka metināšanas kabelis | Vienmēr lietots ārā | 65 |
Sintētiskā elastomēra apvalka metināšanas kabelis |
6.Specifikācijas, izmērs, svars
Vadītāja nominālā sekcija (mm²) | Vadošs kodols | Sekcijas apvalka biezums (mm) | Vidējais ārējais diametrs (mm²) | 20oC vadītāja pretestība Mazāka vai vienāda ar (Ω/km) | Atsauces svars (kg/km) | ||
Serdes skaits/diametrs (mm) | Min | Maks | YH | YHF | |||
10 | 322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 146 | 153 |
16 | 513/0.20 | 2.0 | 9.2 | 11.5 | 1.16 | 218 | 230 |
25 | 798/0.20 | 2.0 | 10.5 | 13.0 | 0.758 | 316 | 331 |
35 | 1121/0.20 | 2.0 | 11.5 | 14.5 | 0.536 | 426 | 439 |
50 | 1596/0.20 | 2.2 | 13.5 | 17.0 | 0.379 | 592 | 610 |
70 | 2214/0.20 | 2.4 | 15.0 | 19.5 | 0.268 | 790 | 817 |
95 | 2997/0.20 | 2.6 | 17.0 | 22.0 | 0.198 | 1066 | 1102 |
120 | 1702/0.30 | 2.8 | 19.0 | 24.0 | 0.161 | 1348 | 1392 |
150 | 2135/0.30 | 3.0 | 21.0 | 27.0 | 0.129 | 1678 | 1698 |
185 | 1443/0.40 | 3.2 | 22.0 | 29.0 | 0.106 | 1983 | 2020 |
7.IepakojumsMateriāls:
Koka bungas, Tērauda koka trumuļa (fumigācija)
Kabeļa garums katrā cilindrā: 500m/1000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
