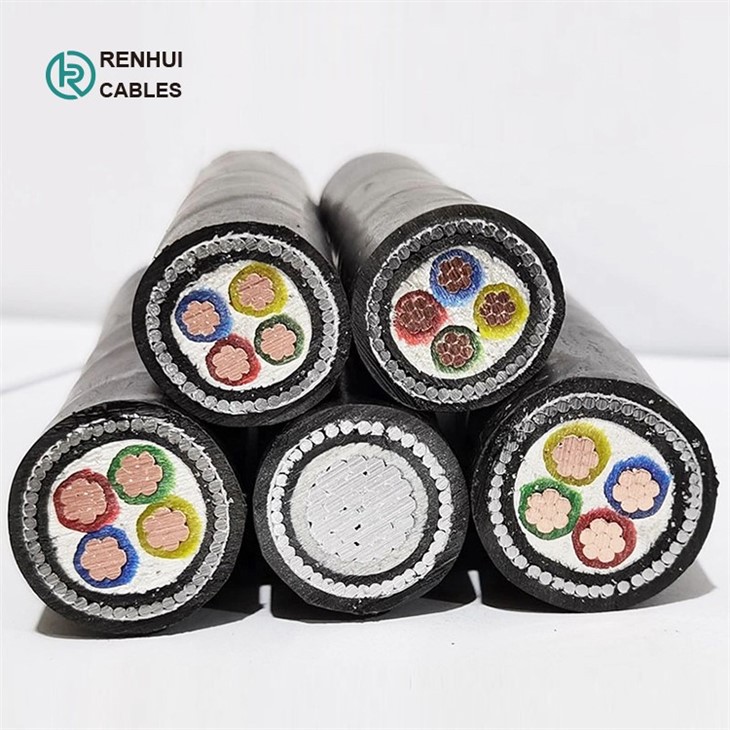

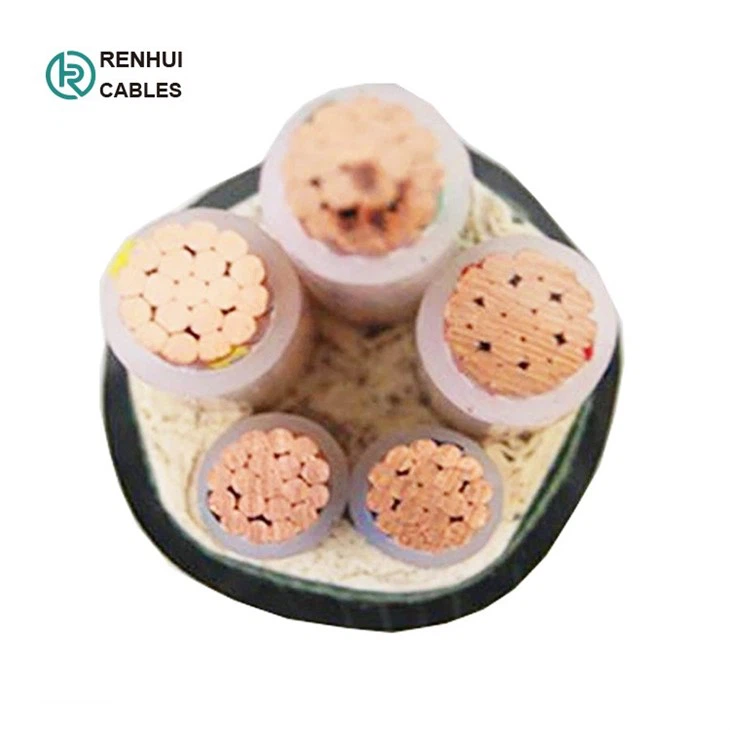

YJV YJV22 YJV32 VV VV22 VV32 XLPE/PVC izolēts zemsprieguma kabelis
1.Pielietojums: zemsprieguma kabeļi
Šie IEC 60502-1 kabeļi tiek izmantoti elektroenerģijas padevei zemsprieguma instalācijas sistēmās, tie ir piemēroti uzstādīšanai iekštelpās un ārā, kabeļu kanālos, zem zemes, strāvas un komutācijas stacijās, vietējās enerģijas sadalēs, rūpnieciskajās iekārtās, kur nav mehānisku bojājumu riska.
 |
 |
 |
2. Konstrukcija: zemsprieguma kabeļi
-Diriģenti
Cietā vara vadu klase, 1. klase, vara vadu 2. klase saskaņā ar IEC 60228, BS EN 60228.
- Izolācija
XLPE materiāls
- Krāsu kods
Krāsu kods (1) :
1 kodols: caurspīdīgs, sarkans vai melns
2 serdeņi: sarkans, melns
3 serdeņi: sarkans, dzeltens, zils
4 serdeņi: sarkans, dzeltens, zils, melns
5 serdeņi: sarkans, dzeltens, zils, melns, zaļš
Virs 5 serdeņiem: melni serdeņi ar baltiem cipariem
Krāsu kods (2) :
1 kodols: caurspīdīgs, brūns vai zils
2 serdeņi: brūns vai zils
3 serdeņi: brūns, melns, pelēks
4 serdeņi: zils, brūns, melns, pelēks
5 serdeņi: zaļš/dzeltens, zils, brūns, melns, pelēks
Virs 5 serdeņiem: melni serdeņi ar baltiem cipariem
-Ārējais apvalks:Ekstrudēts PVC.
 |
 |
 |
3. Standarts: zemsprieguma kabeļi
IEC60502-1 kabelis
Maz dūmu (saskaņā ar EN 61034-2)
liesmas slāpētājs Acc. LV 50265-2-1
4. Kabeļa parametri: zemsprieguma kabeļi
|
Viens kodols |
|
|||
|
Nominālais šķērsgriezums |
Vada diametrs (aptuveni) |
Nominālais izolācijas biezums |
Nominālais apvalka biezums |
Kopējais diametrs (aptuveni) |
|
mm^2 |
Mm |
mm |
mm |
Mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Divi serdeņi |
|
|||
|
Nominālais šķērsgriezums |
Vada diametrs (aptuveni) |
Nominālais izolācijas biezums |
Nominālais apvalka biezums |
Kopējais diametrs (aptuveni) |
|
mm^2 |
Mm |
Mm |
Mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Trīs serdeņi |
|
|||
|
Nominālais šķērsgriezums |
Vada diametrs (aptuveni) |
Nominālais izolācijas biezums |
Nominālais apvalka biezums |
Kopējais diametrs (aptuveni) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Četri serdeņi |
|
|||
|
Nominālais šķērsgriezums |
Vada diametrs (aptuveni) |
Nominālais izolācijas biezums |
Nominālais apvalka biezums |
Kopējais diametrs (aptuveni) |
|
mm^2 |
Mm |
Mm |
Mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
Vairāki kodoli |
|
|||
|
Nominālais šķērsgriezums |
Vada diametrs (aptuveni) |
Nominālais izolācijas biezums |
Nominālais apvalka biezums |
Kopējais diametrs (aptuveni) |
|
mm^2 |
Mm |
Mm |
Mm |
Mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.Ražošanas progress
6. Sertifikāti:
 |
 |
7. Iepakojums:
-Tērauda koka cilindrs (fumigācija)
Kabeļa garums katrā cilindrā: 1000m/2000m vai atbilstoši faktiskajām kabeļa garuma prasībām.
- Bungas izmērs:
Atbilstoši kabeļa garumam un konteinera izmēram
Lai norādītu precīzu cenu, lūdzu, pastāstiet mums nepieciešamo kabeļa garuma daudzumu. Lielāks daudzums, vairāk atlaides priekšrocību gatavs jums!
- Piegādes osta:
Qingdao vai citas ostas atbilstoši jūsu prasībām.
-Jūras kravu:
Ir pieejami visi FOB/C&F/CIF piedāvājumi.
 |
 |
 |
